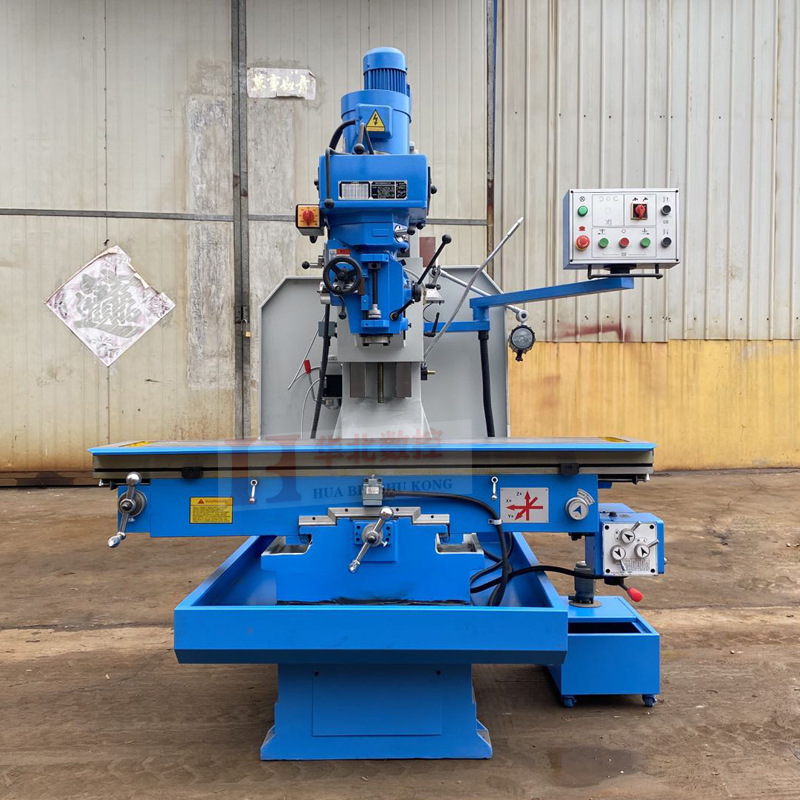

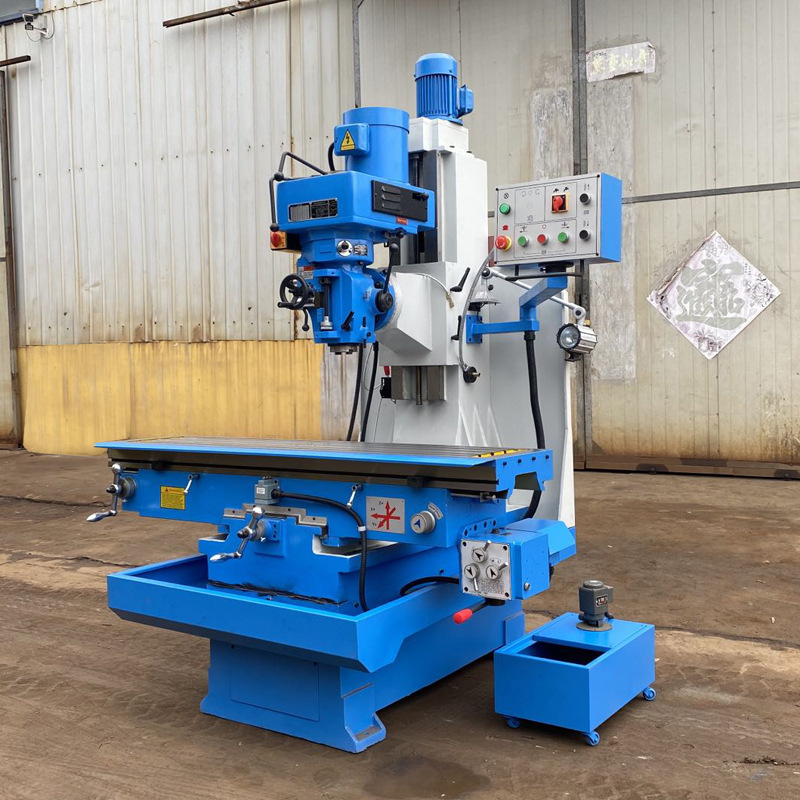

X7136床身铣床结构特点及用途:

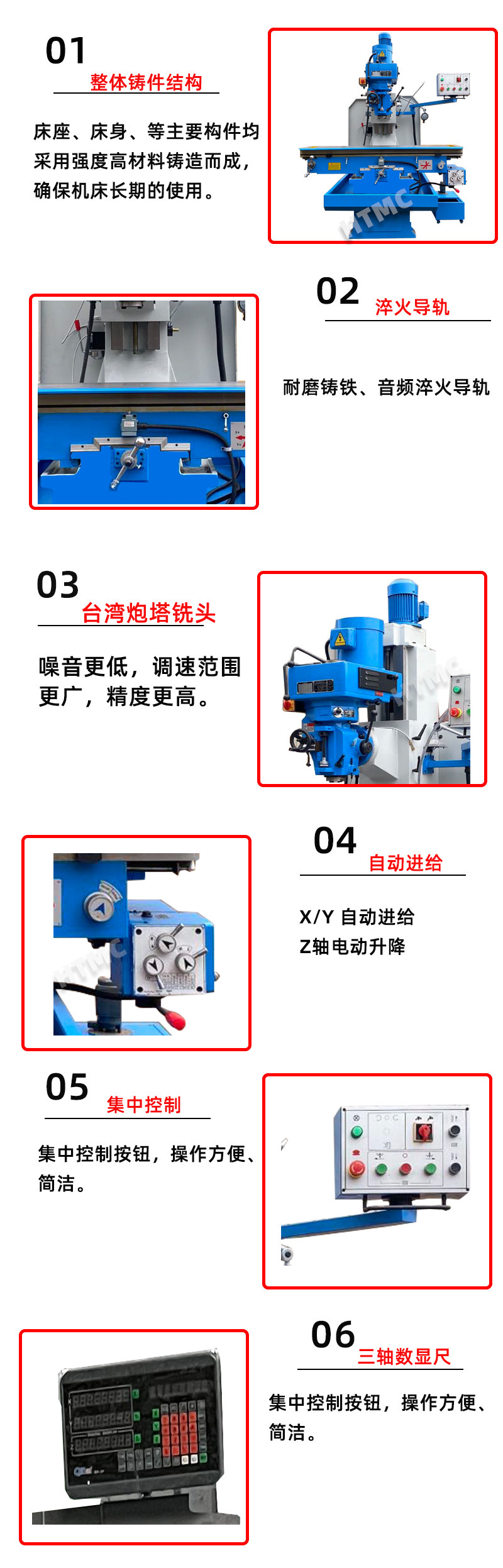

●X7136床身铣床采用长鞍座、大滑板、矩形导轨、整机刚性优良;
●机体采用FC30高级铸造、经时效消除应力处理、耐磨耗,变型量降到最低;
●铣床工作台及滑轨表面经高频热化处理后精密研磨,相对滑动面采用精磨处理,确保长期精度;
●配置台湾高速炮塔5#铣头高数铣削,适宜高精度切削;
● X7136床身铣床 铣头升降采用电动调速;主轴套筒具有手动、微调进给功能;
●铣头上下移动,从而保证机床在高承载重情况下的稳定性。
●采用强制润滑、机床各运动部件采用集中润滑,使用寿命长;
●人性化设计、集中式操作面板,操作方便快捷;
●机床工作行程大,加工范围广;
● X7136床身铣床 行业的理想加工设备。能够完成多种铣削加工功能,是机械,电子仪器,汽车,模具等.
3.技术参数
型号 | X7136 | |||||
工作台面积 | mm | 320*1500 | ||||
工作台纵向行程 | mm | 1500 | ||||
工作台横向行程 | mm | 550 | ||||
Z轴垂直行程 | mm | 600 | ||||
主轴端面至工作台面距离 | mm | 0-600 | ||||
铣头 | 电机功率 | 5HP | ||||
主轴孔锥度 | ISO40
| |||||
套筒行程 | mm | 127
| ||||
主轴转速 | 标准 | r.p.m | 66-5440 | |||
选配 | ||||||
主轴进给 | 0.04/0.08/0.15 | |||||
包装尺寸 | 单台包装 | 1 | 1850*1500*2400 | |||
两台包装 | 2 | 2250*1500*2400 | ||||
毛重 | 单台包装 | 1 | 2520 | |||
两台包装 | 2 | 5050 |
4关键配套件清单
序号 | 名称 |
1 | 拉杆 |
2 | 平口钳 |
3 | 自动润滑泵 |
4 | 冷却装置 |
6 | 铣夹头 |
7 | 工作灯 |
8 | 接油盘 |
