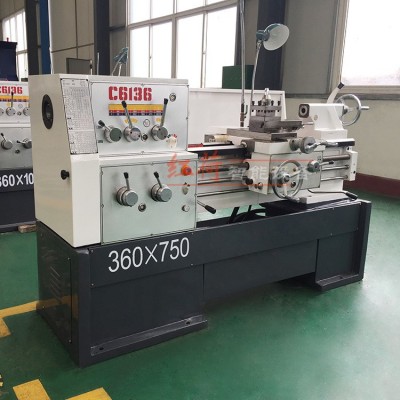

车 床 型 号 | C6136 | C6236 | |
主机规格 | 中心高 | 180mm | |
床身上最大回转直径 | 360mm | ||
最大工件长度 | 750/1000mm | ||
刀架上最大工件回转直径 | 190mm | ||
马鞍槽内最大工件回转直径 | - | 540mm | |
花盘前马鞍有效长度 | - | 200mm | |
棒料直径 | 50mm | ||
主 轴 | 通孔直径 | 52mm | |
锥孔 | MT6 | ||
转速50HZ（60HZ） | 25～1600r/min正反各12种 | ||
刀 架 | 刀架横向最大行程 | 240mm | |
小刀架最大行程 | 140mm | ||
纵向刻度值 | 0.5mm/格 100mm/r | ||
横刀架刻度值 | 0.05mm/格 4mm/r | ||
小刀架刻度值 | 0.05mm/格 3mm/r | ||
刀架回转角度范围 | 45度 | ||
主轴中心线至刀具支承面距离 | 22mm | ||
刀杆截面尺寸（高x宽） | 20mm*20mm | ||
纵向进给量 | 0.039～1.05 mm/r 44种 | ||
横向进给量 | 0.019～0.52 mm/r 44种 | ||
主轴中心线到方刀架侧面最大距离 | 205 mm | ||
尾 座 | 顶尖套内孔锥度 | MT4 | |
顶尖套最大移动量 | 130mm | ||
横向最大移动量 | ±10mm | ||
螺 纹 | 公制 | 0.45～20 mm/r 30种 | |
英制 | 80～1 n/1" 35种 | ||
模数 | 0.25～10 mm 25种 | ||
径节 | 160～3 DP 30种 | ||
电 机 | 主电机 | YD132M-8/4 B5 TH 3/4 KW | |
主电机转速50HZ（60HZ） | 750/1500 r/min | ||
冷却泵电机 | AYB-20TH 0.115 KW | ||
外形尺寸 | 750mm | 1950×900×1200 mm | |
1000mm | 2150×900×1200 mm | ||
净 重 | 750mm | 1300 kg | |
1000mm | 1400 kg | ||
皮带 | 主传动三角皮带型号规格 | A -1900 mm | |
序号 | 名称 | 尺寸及型号 | 单位 | 数量 |
1 | 冷却装置 | 套 | 1 | |
2 | 照明装置 | JC11 | 套 | 1 |
3 | 三爪卡盘 | 套 | 1 | |
4 | 刀架扳手 | 17 | 件 | 1 |
5 | 双头扳手 | 12x14 | 件 | 1 |
6 | 双头扳手 | 17x19 | 件 | 1 |
7 | 双头扳手 | 22x24 | 件 | 1 |
8 | 双头扳手 | 27x30 | 件 | 1 |
9 | 内六角扳手 | 5 | 件 | 1 |
10 | 内六角扳手 | 6 | 件 | 1 |
11 | 内六角扳手 | 8 | 件 | 1 |
12 | 内六角扳手 | 10 | 件 | 1 |
13 | 螺丝刀 | 件 | 1 | |
14 | 油枪 | 件 | 1 | |
15 | 使用说明书 | 本 | 1 | |
16 | 合格证明书 | 份 | 1 | |
17 | 装箱单 | 份 | 1 |
