工业级MODBUS总线隔离中继器
概述：
本产品是一款MODBUS现场总线中继器，符合MODBUS协议标准，3路独立总线电接口，数据全透明传输，自动切换数据方向，速率自适应，支持MODBUS总线全部速率。该产品能够延长MODBUS总线的传输距离，改变总线拓扑结构，同时具有光耦隔离、减少干扰等性能。
本产品为工业级设计，具有宽电源DC（12-36V）输入，电源冗余和隔离保护，继电器告警输出，IP40防护等级，波浪纹铝制加强机壳，35mmDIN导轨安装，-40~85℃工作温度范围等优点，能满足各种工业现场的使用要求。
产品特点：
l 3路独立MODBUS总线电口
l 3路电口光耦隔离，隔离电压1000V，1500W防雷保护功能
l 支持MODBUS总线全部速率（0~500kBit/s），透明传输，速率自适应

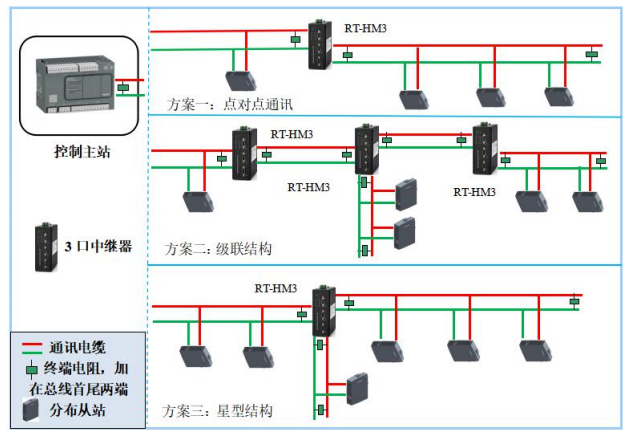

l 支持点对点、星型、级联拓扑结构
l 提供8个LED状态指示灯，总线数据接口继电器告警输出
l DC24V 冗余电源，隔离电压1500V,1A电流保护（短路保护，）支持反接保护功能
l 波纹式高强度金属外壳，IP40防护等级, DIN35mm工业卡轨安装
技术参数
电接口：

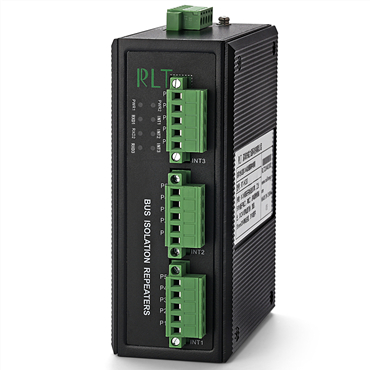

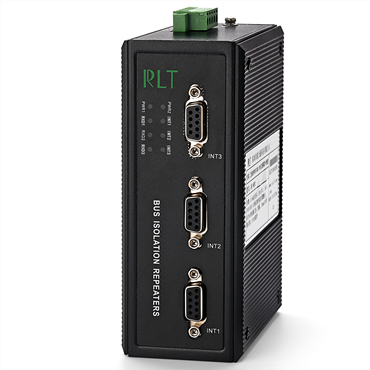

l 接口类型：DB9F电口或工业5PIN端子
l 通信速率：0~500kBit/s，速率自适应
l 信号延时（电口）：100ns
l 3路电口光耦隔离，隔离电压1000V，1500W防雷保护功能
l 本机不带终端电阻，请按需要外接
电源及保护：
l 双电源冗余输入，DC12V-36V值，典型值DC24V，隔离电压1500V,1A电流保护(电流短路保护)，反接保护功能
l 工作电流典型值90mA@24V
l 电口故障告警输出，触点容量：DC24V/1A
工作环境：
l 操作温度：
标准类型：0 ~ 70 °C
宽温类型：-40 ~ 85 °C
操作湿度：5 ~ 95% RH
l 存放温度： -40 ~ 85 °C
机械特性：
l 外形尺寸：138mm×106mm×54mm
l 外壳：IP40防护等级,铝制加强机壳
l 安装方式： 35mmDIN导轨安装
l 净重：900g
符合标准：
l EMI：EN55022 1998, Class A
l EN61000-4-2 (ESD), Criteria B, Level 4
l EN61000-4-3 (RS), Criteria A, Level 2
l EN61000-4-4 (EFT), Criteria B, Level 4
l EN61000-4-5 (Surge), Criteria B, Level 2
l EN61000-4-6 (CS), Criteria B, Level 2
l En61000-4-8 (PFMF), Criteria A, Level 3
l IEC60068-2-27
l EN50121-4
l Freefall：IEC 60068-2-32
应用范围：
电力、交通、能源、厂矿、监控及工业控制等领域。
