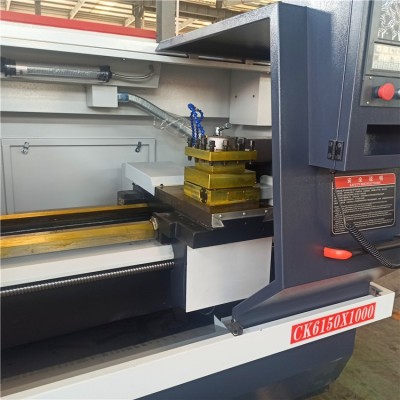

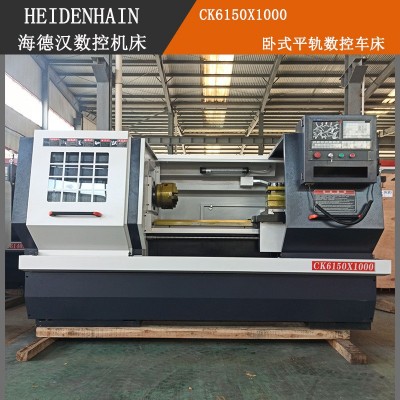

技术参数 | Unit | CK6150 |
床身上回转直径 | mm | Ф500 |
拖板上回转直径 | mm | Ф280 |
加工长度 | mm | 1000 |
X/Z行程 | mm | X:220 Z:1050/1600 |
主轴传动形式 | 三档变速，档内无级变频调速 | |
主轴转速 | rpm | 70-1600 |
主轴端部形式 | C6 | |
主轴通孔直径 | mm | 82 |
主轴锥度 | MT6 | |
主轴电机功率 | KW | 7.5 |
卡盘尺寸 | mm | 250 |
滚珠丝杠规格 | mm | φ25X6/φ40X8 |
X/Z进给电机扭矩 | N.m | X:6 Z:10 |
X/Z快移速度 | m/min | X:6 Z:8 |
X/Z重复定位精度 | mm | 0.01/0.015 |
工件加工精度 | IT6-IT7 | |
工件表面粗糙度 | Ra1.6 | |
尾座套筒直径 | mm | 75 |
尾座套筒行程 | mm | 140 |
尾座套筒锥度 | # | MT5 |
刀架形式 | 电动四工位 | |
刀具外形尺寸 | mm | 25X25 |
导轨形式 | 单山+平轨l | |
总电源容量 | KVA | 10 |
外形持尺寸 | mm | 2500/3000X1500X1650 |
机床重量 | kg | 2500/3000 |
主要标准配置
标 准 配 置 | 序号 | 名称 | 数量 | 标准配置 |
1 | 数控系统 | 1/台 | 广州数控 | |
2 | 卡盘 | 1/台 | Ф250手动卡盘 | |
3 | 尾座 | 1/台 | 手动尾座 | |
4 | X向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
5 | Z向滚珠丝杠 | 1/台 | 国产（北方岐山） | |
6 | 电动刀架 | 1/台 | 文昌 | |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产(国产名牌) | |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
9 | 主 轴 轴 承 | 1套/台 | 国产P5级 | |
10 | 机身铸造 | 1/台 | 采用优质树脂砂铸造 | |
11 | 主轴总成 | 1套/台 | 装配式主轴 | |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 | |
13 | 润 滑 | 1套/台 | 国产沪润电动润滑油泵，润滑油路安装完毕 |
