【应用范围】
主要用于厦工、柳工、临工、龙工等厂的ZL40/50系列装载机变速箱。
【结构原理】

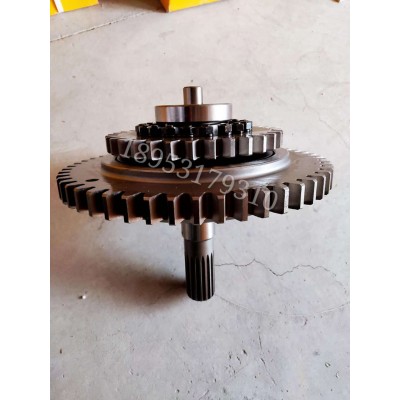

二轴总成结构见图1，主要由外环齿轮（8）、内环凸轮（17）、滚柱（7）、中间输入轴（1）等零件组成，内环凸轮（17）与中间输入轴（1）通过20个螺栓（3）连接。当变速箱负荷较小或转速较高时，由于中间输入轴（1）比外环齿轮（8）的转速高，滚柱（7）空转，此时中间输入轴（1）单独工作；随着变速箱负荷不断增大，迫使中间输入轴（1）转速逐渐下降，当中间输入轴（1）的转速低于外环齿轮（8）转速时，滚柱（7）被楔紧，外环齿轮（8）的力矩通过滚柱（7）、内环凸轮（17）、螺栓（3）传至中间输入轴（1），此时外环齿轮（8）与中间输入轴（1）同时工作，可以传递更大的力矩。
【零件明细】
二轴总成（大超越离合器）零件明细表
序号 | 代 号 | 名 称 | 数 量 |
403203 | 中间输入轴 | 1 | |
GB276—89 | 球轴承211(55×100×21) | 1 | |
403201 | 螺栓 | 20 | |
GB6171—86 | 螺母M10×1 | 20 | |
GB859—87 | 垫圈10 | 20 | |
403205A | 滚柱左挡圈 | 1 | |
403207A | 滚柱 φ15×32 | 20 | |
403208A | 外环齿轮 | 1 | |
403202A | 弹簧座 | 40 | |
403204A | 弹簧 | 40 | |
403206 | 滚柱右挡圈 | 1 | |
GB276—89 | 球轴承110(50×80×16) | 1 | |
GB276—89 | 球轴承210(50×90×20) | 2 | |
403211 | 隔离环 | 1 | |
403210 | 隔离套 | 1 | |
GB893.1—86 | 挡圈80 | 1 | |
403209 | 内环凸轮 | 1 |
【技术参数】
403200A 二轴总成 | |||
中间输入轴 | 外环齿轮 | ||
齿轮参数 | 花键参数 | 齿轮参数 | |
齿数 | 33 | 17 | 52 |
摸数 | 6.5 | 2.5 | 6.5 |
压力角 | 20° | 30° | 20° |
精度等级 | 8GJGB10095-88 | 6h GB3478.1-83 | 8GJGB10095-88
|
