一、产品简介

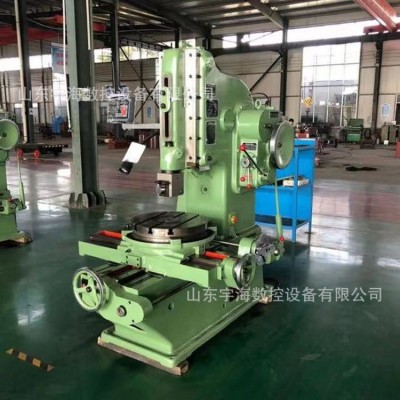

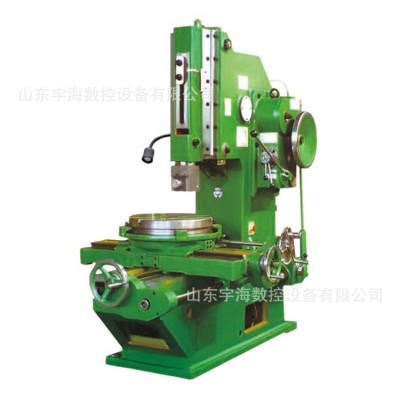

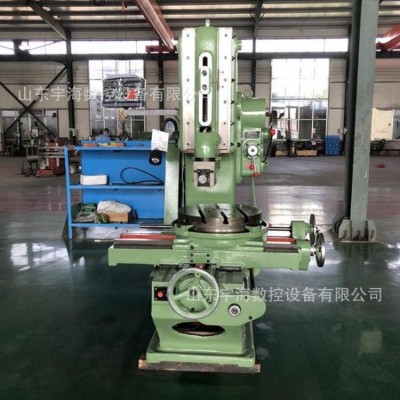

»产品型号：B5040插床立式插床
产品用途
B5040插床用以加工各种零件的平面、型面及键槽等，对单件或小批生产车间最为适合。主转动的机构是变摇柄齿轮的回转运动为滑枕的往复运动，工作台可作纵向、横向和回转，自动与手动进给，可实现快速移动，工作台遇有故障时则自动停止进给.本机床经心设计，标准化、通用化、系列化、自动化程度较高，布局合理，结构紧凑协调匀称。外形美观，维修方便。
利用插刀的竖直往复运动插销键槽和型孔的直线运动机床。
插床与刨床一样，也是使用单刃刀具(插刀)来切削工件，但刨床是卧式布局，插床是立式布局。插床多用于单件或小批量生产中加工内孔键槽或花键孔，也可以加工平面、方孔或多边形孔等，在批量生产中常被铣铣床或拉床代替。但在加工不通孔或有障碍台肩的内孔键槽时，就只有利用插床了。
机床使用三相交流电源,电压380伏,频率50赫.对用户提出的其它电源条件，经过协商，可按特殊定货供应。
特征描述
1、本机床用于加工各种工件的平面、成型面及键槽等，适于单件及小批生产。
2、本机床的启动与停止用一多片式离合器控制，滑枕的往复运动通过曲柄连杆机构实现。
3、工作台具有纵向、横向和回转自动进给机构及保险装置。在工作台的纵、横回转方向上设有快移机构。工作台的回转设有分度机构，可按分度表选取所需的分度数。
规格名称 | 单位 | B5040 |
滑枕最大行程 | 毫米 | 480 |
滑枕最大插削长度 | 毫米 | 460 |
滑枕运动次数 | 往复次数/分 | 20.32.50.80 |
滑枕倾斜角度 | 度 | 0~8° |
工作台直径 | 毫米 | 610 |
滑枕垂直调整距离 | 毫米 | 440 |
刀头支承面至床身前壁间距离 | 毫米 | 700 |
工作台面至滑架下端间距离 | 毫米 | 660 |
工作台最大纵向移动距离 | 毫米 | 630 |
工作台最大横向移动距离 | 毫米 | 500 |
工作台最大回转角度 | 度 | 360 |
工作台纵横机动进给量范围 | 毫米/滑枕每往复一次 | 0.08~1.21 |
工作台回转进给量范围 | 度/滑枕每往往复一次 | 0.052~0.783 |
电动机功率 | 千瓦 | 4 |
电动机转数（计算值） | 转/分 | 960 |
机床净重（约） | 公斤 | 4000 |
机床轮廓尺寸（长×宽×高） | 毫米 | 2400×1400×2545 |
