品牌:兴麦隆
压力:1.6mpa
阀体材质:黄铜
介质:水
发货:3天内
发送询价

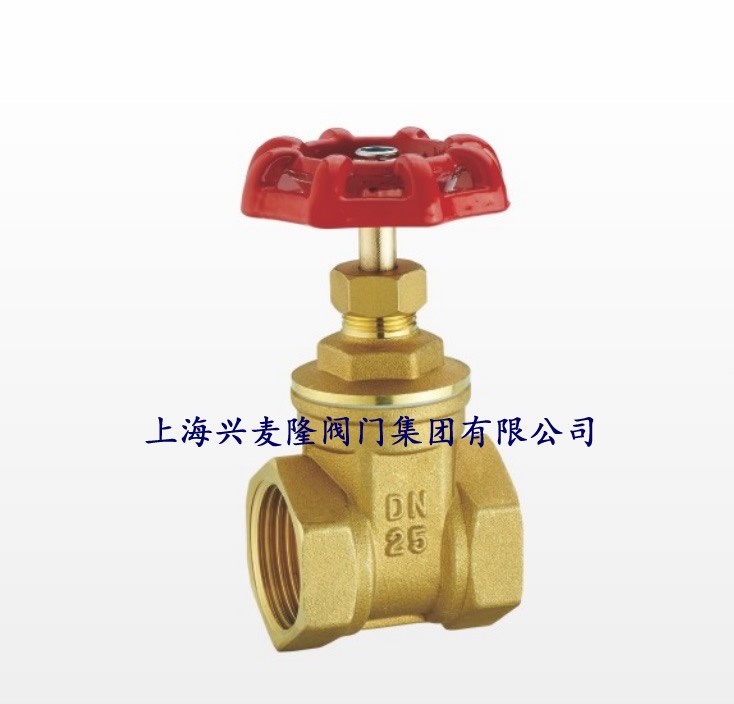

黄铜丝扣闸阀（FG15W）
技术规范
公称压力：PN1.6MPa
工作介质：水、非腐蚀性液体、饱和蒸汽（≤0.6MPa）
工作温度：-20℃≤t≤150℃
管螺纹标准：符合ISO228标准
主要外形尺寸
DN（mm） | NPS（in） | A | B | C | D | G |
15 | 1/2 | 43 | 12.7 | 71 | 54 | 1/2 |
20 | 3/4 | 46 | 16 | 76 | 54 | 3/4 |
25 | 1 | 49 | 20 | 86 | 60 | 1 |
32 | 1¼ | 52 | 26 | 99 | 68 | 1¼ |
40 | 1½ | 56.5 | 32 | 109.5 | 72 | 1½ |
50 | 2 | 64 | 43 | 130.5 | 80 | 2 |
65 | 2½ | 80 | 52 | 160 | 100 | 2½ |
80 | 3 | 83 | 63.5 | 486.5 | 110 | 3 |
100 | 4 | 101.5 | 84 | 227.5 | 125 | 4 |
